Dây tín hiệu chống nhiễu (dây tín hiệu chống cháy chống nhiễu) là thành phần quan trọng trong hệ thống truyền dẫn tín hiệu. Đối với các loại cáp tín hiệu chống nhiễu, để đảm bảo khả năng chống nhiễu, chủ đầu tư cần lưu ý khi đấu nối.
Phân loại nhiễu
Dây tín hiệu chịu trách nhiệm truyền dẫn tín hiệu chính xác từ nguồn đến đích. Trong quá trình truyền dẫn, tín hiệu có thể bị ảnh hưởng bởi nhiễu tác động từ bên ngoài, ảnh hưởng đến tính ổn định và độ chính xác.
Các loại nhiễu thường gặp trong quá trình truyền dẫn:
- EMI – Nhiễu điện từ: Loại nhiễu do các trường điện từ gât ra từ các nguồn động cơ, thiết bị điện tử, đường dây điện… làm giảm chất lượng tín hiệu.
- RFI – Nhiễu tần số vô tuyến: Loại nhiễu do tín hiệu tần số vô tuyến từ các thiết bị tivi, điện thoại di động, đài phát thanh…
- Nhiễu xuyên âm: Loại nhiễu xảy ra khi tín hiệu bị ảnh hưởng bởi các dây dẫn gần nhau trong cùng một dây cáp.
- Suy hao: Chất lượng tín hiệu bị ảnh hưởng do các yếu tố tần số tín hiệu, chiều dài cáp, đường truyền dài, sử dụng loại dây tín hiệu không đảm bảo chất lượng…
Các bước đấu nói dây tín hiệu chống nhiễu
Để đảm bảo khả năng chống nhiễu, kỹ thuật cần thực hiện đấu nối dây tín hiệu chống nhiễu theo các bước dưới đây.
Bước 1: Xử lý lõi dây
Sử dụng kìm tuốt lớp vỏ cách điện bên ngoài một cách nhẹ nhàng, tránh ảnh hưởng lớp chắn nhiễu.
Sau đó, người dùng tách các sợi đồng và xoắn theo chiều kim đồng hồ để tăng diện tích tiếp xúc.
Bước 2: Đấu nối lớp chống nhiễu
Thực hiện đấu nối lớp chống nhiễu (lưới đồng/ lá nhôm).
- Đối với lưới đồng: Xoắn các sợi thành một bó và hàn nối nhằm đảm bảo diện tích lưới tiếp xúc với điểm tiếp đất ít nhất đạt 90%.
- Đối với lớp lá nhôm: Gập phần lá thừa ra phía sau và cố định bằng băng keo quấn.
Bước 3: Tiếp đất
Kết nối dây tín hiệu (dây tiếp đất) với hệ thống tiếp đất của toà nhà hoặc thiết bị.
Bước 4: Đi dây
Sắp xếp (đi dây) cáp tín hiệu theo sơ đồ đã bố trí trước và cố định cáp bằng dây thít hoặc ống luồn.
Bước 5: Cố định
Cố định lại dây tín hiệu nhằm tránh rung lắc, ổn định đường truyền bằng connector hoặc cosse có sẵn keo silicon.
Lưu ý khi đấu nối dây tín hiệu
Nhằm đảm bảo đường truyền tín hiệu ổn định và khả năng chống nhiễu, khi đấu nối thiết bị, người dùng cần lưu ý:
- Không đặt dây tín hiệu và dây điện chung, chạy song song để tránh nhiễu chéo. Đồng thời tránh đặt cáp chống nhiễu tại các vị trí gần thiết bị điện tử, tivi, đài phát thanh… (các thiết bị gây nhiễu).
- Sử dụng thêm thiết bị chống nhiễu, thiết bị bảo vệ (ống ruột gà) để hạn chế ảnh hưởng nhiễu từ môi trường bên ngoài.
- Tuân thủ hướng dẫn và đảm bảo đấu nối dây tín hiệu chống nhiễu đúng kỹ thuật.

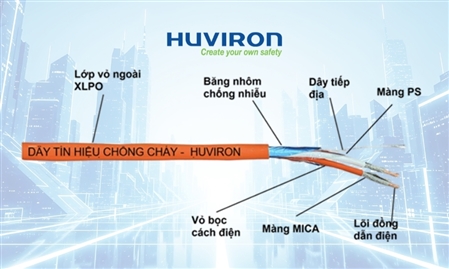

Lựa chọn dây tín hiệu chống nhiễu chất lượng. Với các công trình yêu cầu cao về PCCC, cần lựa chọn dây tín hiệu chống cháy chống nhiễu. Trên thị trường hiện nay, có nhiều thương hiệu dây tín hiệu chống cháy chống nhiễu uy tín, trong đó có Huviron Việt Nam. Huviron Việt Nam là đơn vị sản xuất và phân phối cáp mạng, thiết bị mạng, cáp chống cháy Huviron, dây tín hiệu chống cháy chống nhiễu…
